Kondenzátor: Základní součást všech chladicích a HVAC systémů

Každý funkční chladicí systém – od domácích klimatizací a ochlazovacích místností až po velké průmyslové chladiče a zařízení potravinářského chladicího řetězce – spoléhá na jednu nenahraditelnou součást: kondenzátor. Často se nazývá „výstup tepla“ chladicího zařízení a přímo určuje energetickou účinnost systému, stabilní provoz a životnost.

Pokud jste technik chladírenských skladů, dodavatel HVAC, kupující chladicího zařízení nebo majitel továrny, tento úplný průvodce vám poskytne základní informace o kondenzátorech, klasifikuje běžné modely, porovná jejich výhody a spojí je s různými scénáři projektu, aby vám pomohl vybrat optimální kondenzátor pro vaši firmu.

1. Co je to kondenzátor a jeho základní funkce

A kondenzátor je profesionální výměník tepla navržený k odstranění tepla z vysokotlakých par chladiva o vysoké teplotě a přeměně páry zpět na kapalné chladivo, čímž se dokončí celý chladicí cyklus se kompresí par.

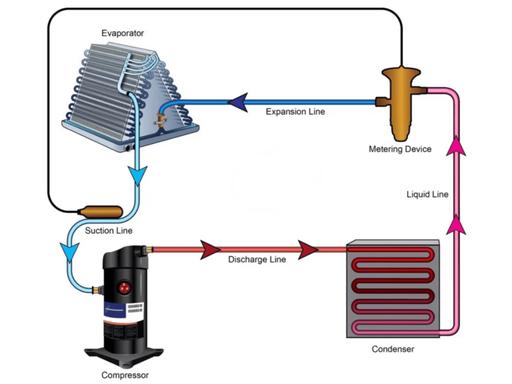

Tři klíčové pracovní stupně uvnitř kondenzátoru

1. Desuperheating: Přehřátá horká pára chladiva vypouštěná z kompresoru nejprve ztrácí přebytečné citelné teplo a klesá na nasycenou teplotu.
2. Kondenzace (základní proces): Nasycená pára uvolňuje masivní latentní teplo do chladicího média (vzduchu nebo vody) a mění se fáze z plynu na kapalinu.
3. Podchlazení: Kapalné chladivo je dále ochlazováno pod saturační teplotu, čímž se zamezí vzplanutí plynu a zvýší se celková chladicí kapacita.

Proč jsou kondenzátory nepostradatelné

Výparník absorbuje teplo z chladných místností nebo vnitřních prostor, zatímco kondenzátor odvádí veškeré zachycené teplo do vnějšího prostředí. Bez účinného odvodu tepla prudce stoupne tlak chladiva, kompresory se přehřejí a vyhoří a celý chladicí systém přestane fungovat. Jednoduše řečeno: žádný kvalifikovaný kondenzátor = žádné stabilní chlazení.

2. 3 hlavní typy chladicích kondenzátorů (klady, zápory a použitelné scénáře)

Kondenzátory jsou rozděleny do kategorií podle chladicího média. Tři nejpoužívanější modely jsou vzduchem chlazené, vodou chlazené a odpařovací kondenzátory.

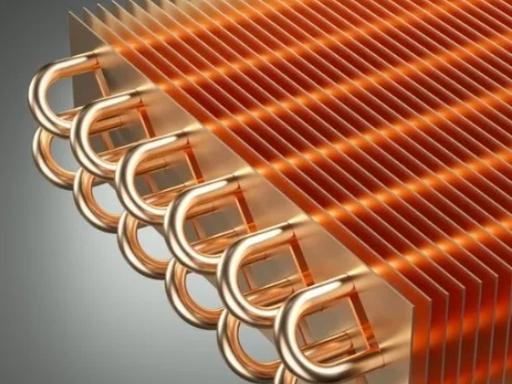

2.1 Vzduchem chlazený kondenzátor

Pracovní logika

Vysokorychlostní axiální ventilátory foukají okolní vzduch přes žebrované měděno-hliníkové cívky; vzduch absorbuje teplo z chladiva, aby dokončil kondenzaci.

Výhody

• Není potřeba žádné vodní potrubí, chladicí věž nebo vodní čerpadlo; nízké náklady na instalaci
• Jednoduchá struktura, nízká denní údržba, žádné problémy s škálováním
• Ideální pro oblasti s nedostatkem vody, mobilní chladicí jednotky a malé chladírny

Nevýhody

• Účinnost přenosu tepla nižší než u vodou chlazených modelů
• Výkon drasticky klesá pod ultra vysokou okolní teplotou (přes 35 °C)

Typické aplikace

Malé a střední vestavěné chladničky/mrazničky, vitríny supermarketů, obytná/komerční dělená klimatizace, střešní jednotky HVAC, kontejnerové chladírny

2.2 Vodou chlazený kondenzátor

Pracovní logika

Chladicí voda cirkuluje trubkovými nebo dvoutrubkovými konstrukcemi; voda odvádí teplo chladiva a proudí do chladicích věží pro recyklaci chlazení.

Výhody

• Vynikající výkon výměny tepla, stabilní nízká kondenzační teplota
• Vysoký COP (energetická účinnost), kompaktní půdorys, nízká hlučnost chodu
• Stálý výkon i v horkém letním klimatu

Nevýhody

• Nutný kompletní systém cirkulace vody (věž, čerpadlo, potrubí), vyšší počáteční investice
• Pravidelná úprava vody, aby se zabránilo usazování vodního kamene a korozi trubek

Typické aplikace

Velké průmyslové chladiče, centrální klimatizační systémy, střední a velké chladírny, chlazení chemických procesů

2.3 Odpařovací kondenzátor

Pracovní logika

Kombinuje chlazení vzduchem a vodou: vodní spreje tvoří tenký film na povrchu cívky; odpařování vody absorbuje obrovské teplo a ventilátory vypouštějí vlhký horký vzduch.

Výhody

• Kondenzační teplota téměř mokrého teploměru, nejvyšší energeticky úsporný výkon
• Spotřeba vody pouze 10%-20% tradičních vodou chlazených systémů
• Menší podlahová plocha než odpovídající sestavy vodou chlazených chladicích věží

Nevýhody

• Vyšší jednotková cena; potřebuje nemrznoucí úpravu v chladných zimních oblastech
• Stříkací potrubí vyžaduje pravidelné čištění, aby se zabránilo usazování vodního kamene

Typické aplikace

Velké chladírenské řetězce mražených potravin, průmyslové chladicí systémy pro čpavek, masokombináty, velké logistické chladírenské sklady

3. Široké průmyslové a komerční aplikace kondenzátorů

Kondenzátory nejsou omezeny na HVAC a chladírenské skladování; slouží desítkám průmyslových odvětví s přísnými požadavky na chlazení:

1. Chladírenský průmysl a potravinářský průmysl: Walk-in mrazničky, vysokotlaké mrazničky, chladírenské sklady mořských plodů, chlazení mléčného mléka, sklady na konzervování ovoce a zeleniny
2. Komerční HVAC: Centrální klimatizace nákupního centra, chladiče kancelářských budov, hotelové chladicí systémy
3. Průmyslová výroba: Farmaceutické dílny s konstantní teplotou, regenerace chemických rozpouštědel, chlazení vstřikováním plastů, kontrola teploty výroby baterií
4. Speciální scénáře: Kontejnerové chladicí jednotky, dopravní chlazení, systémy rekuperace odpadního tepla

4. Jak vybrat správný kondenzátor pro váš projekt

Dodržujte těchto 5 základních kritérií, abyste se vyhnuli nesprávnému vybavení a dodatečným provozním nákladům:

1. Local Climate & Water ResourceSuché regiony s nedostatkem vody: zvolte vzduchem chlazené kondenzátory; města s dostatkem vody a léty s vysokou teplotou: vodou chlazené nebo odpařovací typy.
2. Kapacita chladicího systému Malá chladicí zátěž (<25kW): chlazeno vzduchem; středně velké zatížení (>50kW): vodou chlazené nebo odpařovací kondenzátory.
3. Omezení prostoru pro instalaci Omezený venkovní prostor: odpařovací kondenzátor (integrovaná konstrukce šetří plochu věže); střešní instalace bez přívodu vody: vzduchem chlazená jednotka.
4. Rozpočet a dlouhodobé náklady na energii Nízký počáteční rozpočet, nízká denní doba provozu: vzduchem chlazené; dlouhé 24/7 běžící chlazení: odpařovací kondenzátor výrazně snižuje účty za elektřinu.
5. Shoda chladiva Kompatibilní s chladivy R404A, R22, R134a, CO2 a čpavkem; k dispozici vlastní materiály cívky (nerezová ocel pro korozní pracovní podmínky).

5. Tipy pro každodenní údržbu pro prodloužení životnosti kondenzátoru

Dobře udržovaný kondenzátor může sloužit 8–12 let, zatímco zanedbané jednotky čelí častým poruchám během 3 let:

1. Vzduchem chlazený kondenzátor: Každé 1–3 měsíce čistěte prach z lamel, abyste zabránili blokování proudění vzduchu a vysokému tlaku v hlavě.
2. Vodou chlazený a odpařovací kondenzátor: Měsíčně testujte kvalitu vody, přidávejte inhibitor vodního kamene a čtvrtletně proplachujte potrubí.
3. Pravidelně kontrolujte vibrace motoru ventilátoru, hluk a provozní proud; vyměňte stárnoucí ložiska ventilátoru včas.
4. Zkontrolujte, zda topná spirála nevykazuje korozi nebo netěsnosti; nátěr protikorozní barvou pro venkovní jednotky v pobřežních oblastech se slanou vodou.
5. Odstraňte okolní překážky pro zajištění hladké cirkulace vzduchu a úplného odvodu tepla.

6. Často kladené otázky (FAQ) — Klíčová slova pro vyhledávání s vysokým záměrem

Q1: Jaký je rozdíl mezi kondenzátorem a výparníkem?

Kondenzátor odvádí teplo ze systému; výparník absorbuje teplo uvnitř chladných místností. Jsou to dva přizpůsobené výměníky tepla, které tvoří kompletní chladicí cyklus.

Q2: Proč můj kondenzátor vykazuje vysoký tlak v hlavě?

Hlavní příčiny: špinavá spirála blokující odvod tepla, nedostatečné proudění vzduchu ventilátorem, přeplňované chladivo, špatná ventilace kolem jednotky nebo vadná chladicí věž u vodou chlazených modelů.

Q3: Jaká je běžná životnost chladicího kondenzátoru?

Standardní měděno-hliníkové vzduchem chlazené modely: 8–10 let; nerezové odpařovací/vodou chlazené kondenzátory: až 12–15 let při pravidelné údržbě.

Q4: Mohou odpařovací kondenzátory fungovat v chladné zimě?

Ano, ale nemrznoucí elektrické topné moduly a vypouštěcí ventily musí být vybaveny tak, aby se zabránilo praskání potrubí rozstřikované vody při teplotách pod nulou.

Q5: Podporujete přizpůsobené kondenzátory pro speciální chladiva, jako je CO2?

Většina profesionálních výrobců nabízí přizpůsobené adiabatické kondenzátory a chladiče plynu přizpůsobené pro transkritické chladicí systémy CO2.

Závěrečný odstavec

Vysoce kvalitní, správně sladěný kondenzátor, který je srdcem chladicího zařízení pro odvod tepla, výrazně snižuje vaše dlouhodobé náklady na elektřinu a zkracuje prostoje při selhání zařízení.

Dodáváme celou řadu vzduchem chlazených, vodou chlazených a odpařovacích kondenzátorů s přizpůsobenou velikostí, materiálem spirály, výkonem ventilátoru a přizpůsobením chladiva pro projekty chladírenských skladů, HVAC a průmyslového chlazení po celém světě. Pokud potřebujete konzultaci s technickými parametry, cenovou nabídku nebo zákaznickou podporu návrhu, neváhejte zaslat své projektové zatížení chlazení, místní okolní teplotu a podmínky instalace našemu prodejnímu týmu pro komplexní profesionální řešení.
