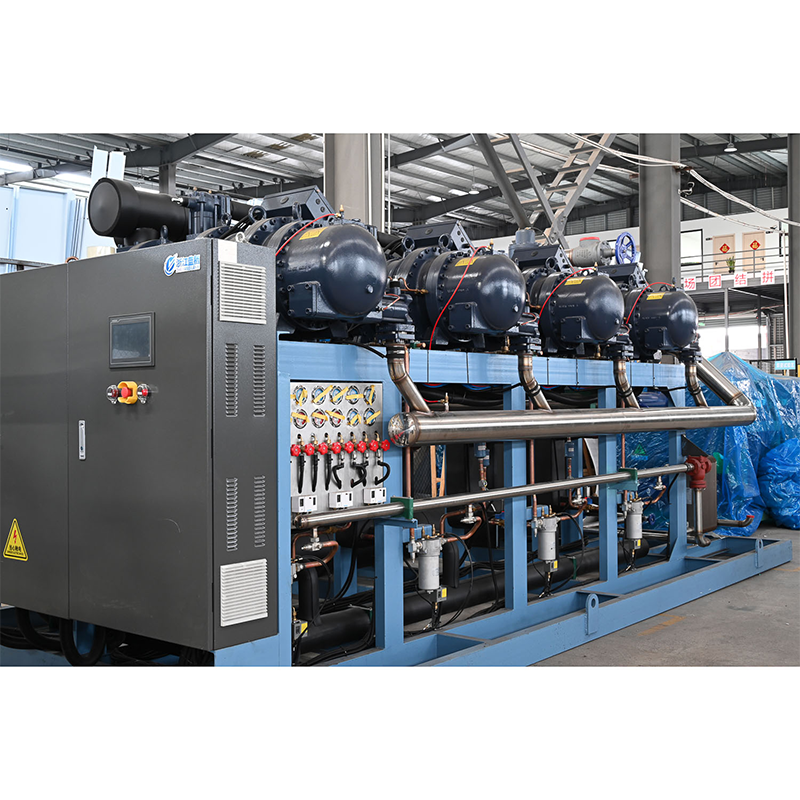

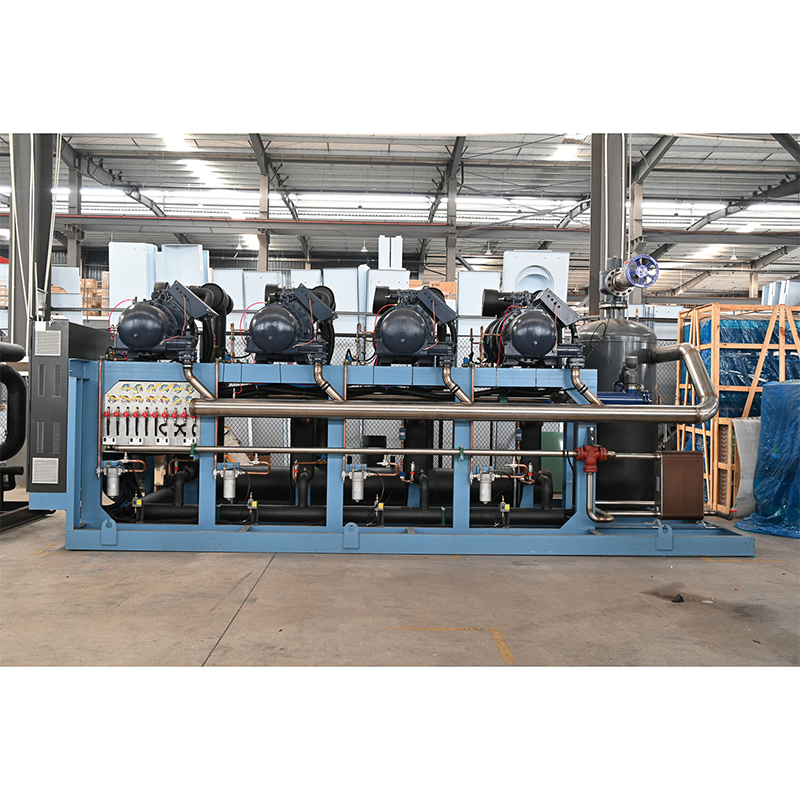

Nízkoteplotní paralelní pístová jednotka Bitzer

Nízkoteplotní pístová paralelní jednotka Bitzer je centralizované řešení chlazení speciálně navržené pro provozní podmínky při nízkých teplotách, kombinující stabilitu systému, provozní flexibilitu a dlouhodobou spolehlivost. Jednotka využívá paralelní konfiguraci s více pístovými kompresory pracujícími společně, což umožňuje postupné spouštění nebo kombinovaný provoz v reakci na skutečné změny chladicí zátěže. Tato konstrukce umožňuje systému udržovat stabilní chladicí výkon za různých provozních podmínek. Paralelní uspořádání demonstruje silnou adaptabilitu v nízkoteplotních prostředích a pomáhá zlepšovat provozní efektivitu za podmínek částečného zatížení, díky čemuž je vhodné pro mrazírenské sklady, nízkoteplotní skladování chladírenských řetězců a související průmyslové chladicí aplikace.
Jednotka se vyznačuje komplexní konfigurací, včetně klíčových součástí, jako je nádrž na kapalinu, odlučovač oleje, nádrž na olej, zpětné ventily, ekvalizér oleje a potrubí pohlcující vibrace. Tyto komponenty podporují stabilní distribuci chladiva a mazacího oleje mezi více kompresorů, čímž zlepšují koordinovaný provoz paralelního systému. Kromě toho je jednotka vybavena regulátory tlaku a elektrickou ovládací skříní pro centralizované sledování a řízení provozních podmínek, čímž se zlepšuje celková provozní bezpečnost. Modulární, kombinovatelný design rámu také poskytuje větší flexibilitu pro instalaci na místě a budoucí rozšíření systému.

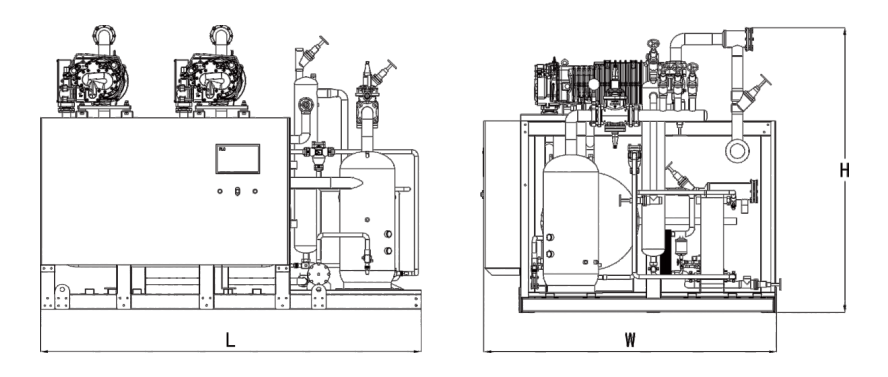

Model jednotky	Com.Model	Com, Pečlivost	Kondenzační tepl. (℃)	Teplota odpařování (℃)										Nádrž (L)	Zásobování potrubí (mm)	Odsávání potrubí (mm)	Prodejna plynu potrubí (mm)	kapalina vstupní potrubí (mm)	Rozměr (mm) (dxšxv)
				-20		-25		-30		-35		-40
				Kapacita chlazení/příkon (kw)
LXPL-BBF2 -18L	4TES-9 (9HP)	2	35	30.1	12.3	23.3	10.9	19.7	10.0	16.3	8.4	8.8	6.7	40	Φ22	Φ54	Φ35	Φ28	2500×1000×1850
			40	28.0	12.9	21.4	11.3	18.4	10.7	14.3	8.7	7.7	7.0
			45	25.7	13.3	19.9	11.9	16.7	11.1	13.2	9.5	6.5	7.1
LXPL-BBF3 -27L		3	35	45.2	18.5	34.9	16.4	29.5	15.1	25.4	14.2	13.2	10.3	60	Φ28	Φ54	Φ42	Φ35	3150×1000×1850
			40	42.0	19.3	32.2	16.9	27.7	16.1	20.3	12.3	11.5	10.5
			45	38.8	20.0	29.9	17.9	25.1	16.5	15.4	13.2	9.8	10.6
LXPL-BBF4 -36L		4	35	60.3	24.6	46.6	21.8	39.3	20.1	25.7	15.4	14.6	13.7	60	Φ28	Φ76	Φ45	Φ35	3800×1000×1850
			40	56.0	25.7	42.9	22.5	36.8	21.4	25.7	15.9	15.3	14.1
			45	51.7	26.7	39.8	23.8	33.5	22.1	24.7	18.2	13.1	14.2
LXPL-BBF2 -24L	4PES-12 (12HP)	2	35	32.9	13.7	24.9	12.1	20.8	11.1	17.4	9.3	10.1	7.9	50	Φ22	Φ54	Φ35	Φ28	2500×1000×1850
			40	30.2	14.2	22.7	12.4	18.8	11.2	13.6	10.1	8.8	8.0
			45	27.6	14.6	20.5	12.6	16.8	11.3	13.2	9.1	7.6	8.8
LXPL-BBF3 -36L		3	35	49.3	20.6	37.4	18.0	31.2	16.6	25.4	13.2	15.1	11.9	80	Φ27	Φ66	Φ35	Φ28	3150×1000×1850
			40	45.3	21.3	34.1	18.5	28.2	16.8	21.7	15.4	13.3	21.1
			45	41.3	21.9	30.7	18.8	25.2	17.1	18.9	15.4	11.4	12.1
LXPL-BBF4 -48L		4	35	65.7	27.4	49.8	24.1	41.6	22.1	35.2	18.2	20.1	10.6	100	Φ28	Φ66	Φ35	Φ35	3800×1000×1850
			40	60.4	28.4	45.4	24.7	37.6	22.4	37.6	22.4	17.6	16.0
			45	55.1	29.5	41.0	25.2	26.3	22.7	26.3	22.7	15.2	16.2
LXPL-BBF2 -28L	4NES-14 (14HP)	2	35	40.6	16.5	31.3	14.6	24.9	13.4	24.9	13.4	11.6	9.3	60	Φ22	Φ54	Φ35	Φ28	2500×1000×1850
			40	37.6	17.2	28.7	15.0	22.7	14.1	22.7	14.1	10.3	9.5
			45	34.7	17.8	27.0	15.8	24.8	14.5	24.8	14.5	8.8	9.6
LXPL-BBF3 -42 l		3	35	60.9	24.7	46.9	21.8	22.6	20.0	22.6	20.0	17.5	14.0	100	Φ28	Φ54	Φ42	Φ35	3150×1000×1850
			40	56.4	25.8	43.1	22.5	37.3	21.2	37.3	21.2	15.5	14.2
			45	52.0	26.7	40.5	23.6	34.0	21.7	34.0	21.7	13.3	14.4
LXPL-BBF4 -56L		4	35	81.2	33.0	62.5	29.1	52.7	26.7	52.7	26.7	23.3	18.6	150	Φ28	Φ76	Φ42	Φ35	3800×1000×1850
			40	75.2	34.4	57.4	30.0	49.7	28.2	49.7	28.2	20.6	19.0
			45	69.4	35.6	54.0	31.5	45.3	28.9	45.3	28.9	17.8	19.2
LXPL-BBF2 -36L	4HE-18 (18HP)	2	35	54.0	24.9	42.2	19.5	35.8	18.1	35.8	18.1	14.0	11.9	60	Φ22	Φ76	Φ35	Φ28	2500×1000×1850
			40	50.2	22.8	38.9	20.2	31.3	18.4	31.3	18.4	12.3	11.8
			45	46.4	23.6	34.3	20.8	28.7	19.0	28.7	19.0	10.7	11.7
LXPL-BBF3 -54L		3	35	81.0	32.8	63.3	29.3	53.7	27.2	53.7	27.2	80.1	17.8	100	Φ28	Φ76	Φ42	Φ35	3150×1000×1850
			40	75.3	34.2	58.2	30.3	47.0	27.7	47.0	27.7	75.0	17.7
			45	69.6	35.3	52.5	31.3	43.0	28.6	43.0	28.6	67.2	17.5
LXPL-BBF4 -72 l		4	35	108.0	43.7	84.4	39.0	71.7	36.2	71.7	36.2	106.8	23.8	150	Φ28	Φ89	Φ54	Φ35	3800×1000×1850
			40	100.4	45.6	77.7	40.4	62.6	36.9	62.6	36.9	100.0	23.6
			45	92.8	47.1	68.7	41.7	57.3	38.2	57.3	38.2	89.6	23.4

Model jednotky	Com.Model	Com. Krátkost	Kondenzační tepl. (℃)	Teplota odpařování (℃)										Nádrž (L)	Zásobování potrubí (mm)	Odsávání potrubí (mm)	Prodejna plynu potrubí (mm)	kapalina vstupní potrubí (mm)	Rozměr (mm) (D×Š×V)
				-20		-25		-30		-35		-40
				Chladicí kapacita/příkon (kw)
LXPL-BBF2 -46L	4GE-23 (23HP)	2	35	64.4	26.2	50.6	23.6	43.2	21.9	16.4	14.3	16.4	14.3	60	Φ28	Φ76	Φ42	Φ35	2500×1000×1850
			40	60.0	27.5	47.0	24.5	36.3	21.9	14.4	14.2	14.4	14.2
			45	56.0	28.6	39.8	24.9	33.3	22.9	12.6	14.1	12.6	14.1
LXPL-BBF3 -69 litrů		3	35	96.6	39.3	75.9	35.3	64.8	32.9	24.6	21.4	24.6	21.4	100	Φ35	Φ89	Φ54	Φ42	3150×1000×1850
			40	90.0	41.2	70.5	36.8	54.5	32.9	21.5	21.4	21.5	21.4
			45	84.0	43.0	59.8	37.5	50.0	34.4	18.8	21.3	18.8	21.3
LXPL-BBF4 -92 l		4	35	128.8	52.4	101.2	47.1	86.4	43.9	32.8	28.6	32.8	28.6	150	Φ35	Φ89	Φ54	Φ42	3800×1000×1850
			40	120.0	55.0	94.0	49.1	72.6	43.9	28.7	28.6	28.7	28.6
			45	112.0	53.7	79.7	49.9	66.7	45.9	25.1	28.4	25.1	28.4
LXPL-BBF2 -50 l	6JE-25 (25HP)	2	35	69.6	28.0	54.2	25.0	46.0	23.2	18.2	15.4	18.2	15.4	100	Φ28	Φ67	Φ42	Φ35	2500×1000×1850
			40	64.6	29.1	50.0	25.8	40.6	23.8	15.9	15.2	15.9	15.2
			45	59.8	30.1	44.4	26.9	37.1	24.6	13.9	15.1	13.9	15.1
LXPL-BBF3 -75 l		3	35	104.4	41.9	81.3	37.5	69.0	34.8	27.2	23.1	27.2	23.1	150	Φ28	Φ67	Φ42	Φ35	3150×1000×1850
			40	96.9	43.7	75.0	38.7	60.9	35.7	23.8	22.9	23.8	22.9
			45	89.7	45.1	66.6	40.4	55.7	36.9	20.9	22.6	20.9	22.6
LXPL-BBF4 -100L		4	35	139.2	55.9	108.4	50.0	92.0	46.4	36.3	30.8	36.3	30.8	200	Φ35	Φ76	Φ54	Φ42	3800×1000×1850
			40	129.2	58.2	100.0	51.6	81.2	47.6	31.8	30.5	31.8	30.5
			45	119.6	60.2	88.8	53.8	74.2	49.2	27.8	30.1	27.8	30.1
LXPL-BBF2 -56L	6HE-28 (28HP)	2	35	82.6	33.3	64.6	29.9	55.2	27.8	21.1	17.9	21.1	17.9	100	Φ28	Φ76	Φ42	Φ35	2500×1000×1850
			40	77.0	34.9	5.98	31.0	47.0	27.6	18.4	17.7	18.4	17.7
			45	71.4	36.2	51.6	31.2	43.0	28.5	16.1	17.5	16.1	17.5
LXPL-BBF3 -84L		3	35	123.9	50.0	96.9	44.9	82.8	41.7	31.6	26.9	31.6	26.9	150	Φ35	Φ89	Φ54	Φ42	3150×1000×1850
			40	115.5	52.3	89.7	46.5	70.5	41.5	27.7	26.6	27.7	26.6
			45	101.7	54.3	77.4	46.8	64.5	42.8	24.2	26.2	24.2	26.2
LXPL-BBF4 -112 l		4	35	165.2	66.7	129.2	59.8	110.4	55.6	42.2	35.8	42.2	35.8	2000	Φ35	Φ108	Φ54	Φ42	3800×1000×2000
			40	154.0	69.7	119.6	62.0	94.0	55.3	36.9	35.4	36.9	35.4
			45	142.8	72.4	103.2	62.4	86.0	57.1	32.2	34.9	32.2	34.9
LXPL-BBF2 -68 litrů	6JE-34 (34HP)	2	35	95.4	38.7	74.6	34.7	63.8	32.3	24.6	21.4	24.6	21.4	1500	Φ35	Φ89	Φ54	Φ42	2500×1000×1850
			40	88.8	40.6	69.2	36.1	54.6	32.9	21.5	21.3	21.5	21.3
			45	82.6	42.2	59.8	37.4	50.0	34.4	18.8	21.3	18.8	21.3
LXPL-BBF3 -102 l		3	35	143.1	58.1	111.9	52.1	95.7	48.4	36.9	32.1	36.9	32.1	200	Φ35	Φ108	Φ54	Φ42	3150×1000×1850
			40	133.2	60.9	103.8	54.2	81.9	49.4	32.3	32.0	32.3	32.0
			45	123.9	63.3	89.7	56.2	75.0	51.5	28.2	31.9	28.2	31.9
LXPL-BBF4 -136L		4	35	190.8	77.5	149.2	69.4	127.6	64.5	49.1	42.8	49.1	42.8	300	Φ42	Φ108	Φ67	Φ54	3800×1000×2000
			40	177.6	81.2	138.4	72.2	109.2	65.8	43.1	42.8	43.1	42.8
			45	165.2	84.4	119.6	74.8	100.0	68.7	37.6	42.5	37.6	42.5
